Papan Breadboards: Struktur, Bagian, dan Tip Penggunaan
2025-06-04 9759

Breadboard membantu Anda membangun dan menguji sirkuit tanpa solder.Dalam artikel ini, Anda akan belajar cara kerja papan tempat memotong roti, bagian mana yang dapat Anda gunakan, dan bagaimana menghindari masalah umum.

Katalog

Tinjauan papan tempat memotong roti

Papan roti adalah papan persegi panjang dengan kotak lubang yang digunakan untuk membangun dan menguji sirkuit tanpa solder.Di dalam, ia memiliki strip logam yang menghubungkan baris atau kolom lubang, memungkinkan komponen elektronik mudah dimasukkan dan saling berhubungan.

Breadboard dapat digunakan kembali dan datang dalam berbagai ukuran.Mereka biasanya memiliki area pusat untuk komponen dan rel samping untuk distribusi daya.Breadboards menawarkan cara yang tidak permanen dan dapat digunakan kembali untuk menguji ide sirkuit.Mereka yang terbaik untuk bereksperimen dengan tata letak sebelum berkomitmen untuk desain solder atau berbasis PCB.

Tata letak struktur papan tempat papan

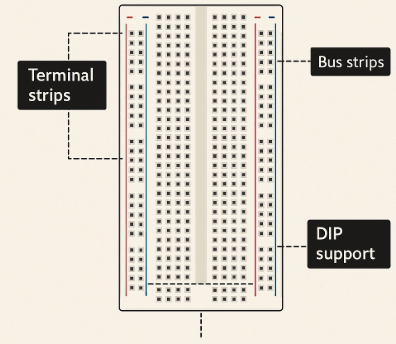

Gambar 1: Tata letak struktur papan tempat papan tempat papan

Tata letak papan tempat memotong roti ini membantu Anda melihat di mana menempatkan bagian saat membangun sirkuit.Ini memiliki tiga bagian utama: strip bus, strip terminal, dan dukungan celup.Strip bus ada di samping dan digunakan untuk menghubungkan daya.Satu sisi biasanya untuk tegangan positif, dan yang lainnya adalah untuk tegangan ground atau negatif.

Strip terminal berada di tengah.Anda menempatkan sebagian besar bagian Anda di baris ini, seperti resistor dan LED.Lubang di setiap baris terhubung, sehingga listrik dapat mengalir di antara mereka.Dukungan DIP adalah celah di tengah.Ini memisahkan sisi kiri dan kanan strip terminal.Kesenjangan ini dibuat agar sesuai dengan chip yang memiliki pin di kedua sisi.

Komponen yang digunakan di papan tempat memotong roti

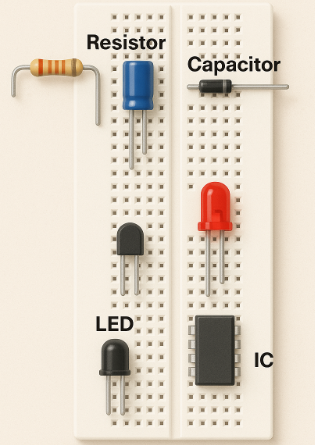

Gambar 2: Komponen yang digunakan di papan tempat memotong roti

Gambar ini menunjukkan komponen elektronik umum ditempatkan di papan tempat memotong roti.Masing -masing memiliki peran yang berbeda di sirkuit dan cocok dengan lubang papan untuk koneksi yang mudah.

• Resistor digunakan untuk mengontrol aliran arus listrik.Ini membantu melindungi bagian lain dari mendapatkan terlalu banyak arus.

• Kapasitor menyimpan dan melepaskan energi listrik.Ini sering digunakan untuk menghaluskan perubahan tegangan dalam sirkuit.

• LED menyala saat arus mengalir melaluinya.Ini hanya berfungsi dalam satu arah, jadi harus ditempatkan dengan cara yang benar.

• IC adalah chip yang berisi banyak bagian kecil di dalamnya.Ini pas di celah tengah sehingga setiap pin dapat terhubung ke baris yang berbeda.

Modul yang kompatibel dengan papan tempat memotong roti

Modul Sensor

Ini termasuk sensor suhu, detektor gerak, dan cahaya.Mereka digunakan untuk mendeteksi kondisi lingkungan dan memberi makan data ke mikrokontroler.

Modul tampilan

Tampilan kecil seperti OLED, LCD, dan tampilan 7-segmen dapat dihubungkan untuk menampilkan output seperti suhu, waktu, atau nilai debug.

Modul komunikasi

Modul seperti Bluetooth, Wi-Fi, dan pemancar/penerima RF memungkinkan proyek papan tempat memotong roti Anda untuk berkomunikasi secara nirkabel atau dengan perangkat lain.

Modul relai dan output

Modul relai membantu mengontrol perangkat daya tinggi menggunakan sinyal daya rendah.Modul output juga termasuk buzzer dan motor getaran untuk pensinyalan.

Modul catu daya

Ini steker ke rel daya papan tempat memotong roti dan memberikan tegangan yang dapat dipilih (biasanya 3.3V atau 5V) dari sumber USB atau DC.

Papan Mikrokontroler

Papan kecil seperti Arduino Nano, ESP8266, dan ESP32 Dev Boards sering kompatibel dengan papan tempat memotong roti.Mereka berfungsi sebagai otak banyak proyek elektronik.

Aksesori papan tempat memotong roti untuk meningkatkan prototipe

Kabel jumper

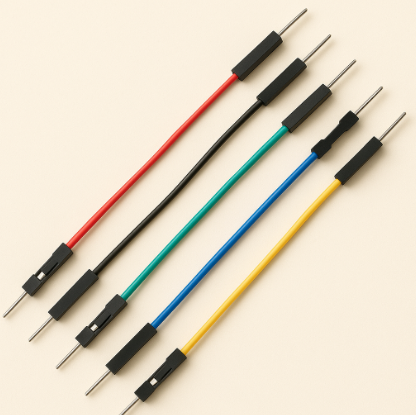

Gambar 3: Kabel jumper

Kabel jumper adalah kabel fleksibel yang digunakan untuk menghubungkan titik yang berbeda di papan tempat memotong roti.Mereka datang dalam berbagai panjang dan jenis, seperti jantan, laki-laki, laki-laki, dan perempuan, dan perempuan.Menggunakan kabel berkode warna membantu mengidentifikasi saluran, ground, dan saluran listrik dengan lebih mudah.

Modul Catu Daya Breadboard

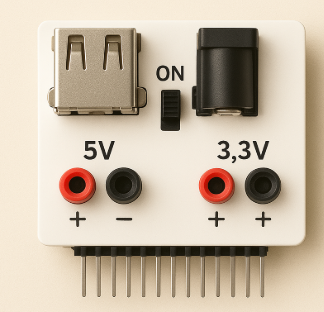

Gambar 4: Modul Catu Daya Petak Pantas

Modul -modul ini terhubung langsung ke rel daya papan tempat memotong roti dan memberikan daya 3.3V atau 5V yang stabil.Mereka biasanya memiliki input jack barel USB atau DC dan sering datang dengan sakelar sakelar untuk menghidupkan atau mematikan daya.Ini membuat menyalakan sirkuit Anda dengan cepat dan nyaman.

Adaptor papan tempat memotong roti-ke-modul

Gambar 5: Adaptor papan roti-ke-modul

Beberapa komponen, seperti sensor atau tampilan, mungkin tidak selaras dengan jarak papan tempat memotong roti standar.Adaptor mengubah ini menjadi format yang ramah papan tempat papan, membuat instalasi lebih sederhana dan lebih aman.

Tiang pengikat dan jack pisang

Gambar 6: Posting yang mengikat dan jack pisang

Digunakan untuk menghubungkan peralatan eksternal seperti catu daya atau multimeter, tiang pengikat memberikan cara yang stabil dan andal untuk membawa tegangan eksternal atau alat pengujian ke dalam lingkungan papan tempat memotong roti Anda.

Kit Penyimpanan Komponen

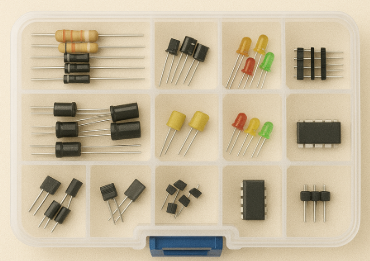

Gambar 7: Kit Penyimpanan Komponen

Sistem penyimpanan yang baik membuat ruang kerja Anda rapi dan bagian -bagian mudah ditemukan.Kit sering mencakup kompartemen terorganisir untuk resistor, kapasitor, transistor, dan IC, memungkinkan Anda untuk membangun lebih cepat tanpa kehilangan jejak suku cadang.

Berbagai jenis kabel jumper papan tempat memotong roti

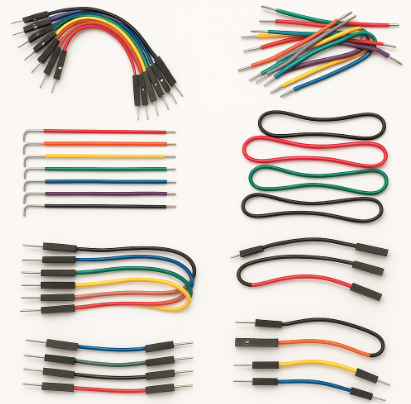

Gambar 8: Berbagai jenis kabel jumper papan tempat memotong roti

Kabel pria-ke-laki

Ini adalah kabel jumper yang digunakan dalam papan tempat memotong roti.Mereka menghubungkan dua titik langsung di papan tempat memotong roti atau dari papan tempat memotong roti ke modul atau header pin.

Kabel pria-wanita

Kabel ini digunakan saat menghubungkan papan tempat memotong roti ke modul atau sensor yang memiliki pin pria.Salah satu ujungnya masuk ke papan tempat memotong roti, sementara ujung wanita menempel pada perangkat.

Kabel wanita-wanita

Ini berguna untuk menghubungkan dua modul yang keduanya memiliki header pria.Mereka sering digunakan dalam pengaturan Arduino atau Raspberry Pi di mana komponen terhubung secara langsung.

Kabel inti padat yang telah dibentuk sebelumnya

Kabel jumper ini kaku dan menahan bentuknya, menjadikannya yang terbaik untuk membuat sirkuit yang rapi dan terstruktur.Mereka sering dijual dalam berbagai macam dengan ujung yang dilucuti dan bengkok.

Kabel DuPont yang fleksibel

Ini adalah kabel yang lembut dan terisolasi dengan konektor pin yang membuat perakitan sirkuit lebih cepat.Mereka dapat digunakan kembali dan dimasukkan secara luas dalam kit elektronik.

Set kawat berkode warna

Kabel jumper berkode warna membantu mengatur koneksi sirkuit.Merah digunakan untuk kekuatan, hitam untuk tanah, dan warna lain untuk sinyal yang berbeda untuk meningkatkan kejelasan dan mengurangi kesalahan.

Barang -barang bermanfaat untuk papan tempat memotong roti yang lebih baik

Bantalan perekat dan pita busa

Bantalan perekat atau pita busa dua sisi biasanya digunakan untuk memasang papan tempat memotong roti ke permukaan yang stabil.Ini mencegahnya meluncur di sekitar saat Anda memasukkan atau menghapus komponen.Pita busa juga menambahkan sedikit bantalan untuk melindungi permukaan di bawahnya.

Tubing heat-shrink dan label kawat

Tubing heat-shrink digunakan untuk menutup dan mengisolasi koneksi kawat, saat mentransfer tata letak papan tempat memotong roti Anda ke pengaturan yang lebih permanen.Label kawat membantu Anda melacak saluran sinyal dan koneksi daya, mengurangi kebingungan di sirkuit.

Pena konduktif dan klip uji

Pena konduktif memungkinkan Anda untuk menggambar jalur konduktif sementara di atas kertas atau papan prototipe untuk pengujian.Klip uji membantu Anda memasang probe atau mengarah ke kaki komponen tertentu tanpa mengganggu sisa sirkuit.

Cara memilih papan tempat memotong roti yang tepat

• Ukuran dan Jumlah Lubang - Papan roti datang dalam berbagai ukuran.Pastikan yang Anda pilih memiliki ruang yang cukup untuk proyek Anda.

• Koneksi yang baik di dalam lubang - logam di dalam setiap lubang harus menampung kabel dan bagian dengan erat.Ini membantu sirkuit Anda bekerja tanpa masalah.

• Power Rails Anda dapat bergerak - beberapa papan tempat memotong roti memiliki rel samping yang dapat dilepas atau dipindahkan.Ini dapat membantu ketika Anda perlu memasukkan lebih banyak papan bersama.

• Plastik luar yang kuat - Papan harus terasa kuat dan tidak mudah menekuk.Ini membantunya bertahan lebih lama dan menjaga bagian Anda tetap di tempatnya.

• Bekerja dengan kabel dan bagian Anda - sebagian besar bagian masuk ke dalam papan roti dengan jarak standar.Pastikan kabel dan modul Anda cocok dengan lubang di papan tulis.

Kesalahan papan tempat memotong roti yang umum dan bagaimana menghindarinya

Menggunakan papan tempat pemulihan tua atau rusak

Jika papan tempat memotong roti Anda memiliki lubang longgar atau usang, itu mungkin tidak menampung kabel dengan erat.Ini dapat menyebabkan koneksi atau bagian yang buruk jatuh saat Anda menguji.

Melewatkan Pemeriksaan Daya Sebelum menyalakannya

Selalu periksa kembali ke mana kabel daya Anda pergi.Jika Anda menghubungkan sesuatu dengan cara yang salah, Anda dapat merusak bagian atau membuat seluruh sirkuit berhenti bekerja.

Menempatkan bagian ke belakang

Beberapa bagian, seperti LED atau transistor, hanya bekerja dalam satu arah.Berhati -hatilah untuk mencocokkan pin dengan benar saat menempatkannya di papan tulis.

Tidak membaca lembar data

Setiap bagian elektronik dilengkapi dengan lembar data yang memberi tahu Anda apa yang dilakukan setiap pin.Mengabaikan ini dapat menyebabkan koneksi yang salah dan banyak kebingungan.

Kerap di papan tempat memotong roti

Menggunakan modul besar atau terlalu banyak kabel di ruang kecil dapat membuat sirkuit Anda sulit dilihat dan sulit diperbaiki.Cobalah untuk menyebarkan semuanya jadi semuanya jelas.

Kesimpulan

Breadboard membuat pembangunan sirkuit sederhana dan aman.Anda dapat dengan cepat menguji ide -ide Anda dengan bagian yang tepat dan perhatian.Menawarkan papan tempat pemadaman dan alat yang berkualitas dapat membantu lebih banyak orang membangun proyek yang lebih baik.Ingin membeli papan tempat memotong roti?Hubungi kami untuk harga saat ini dan detail stok.
